การออกแบบข้อต่อสำหรับยึดชิ้นงาน 3D Printing

การทำข้อต่อเป็นวิธีการทั่วไปในการยึดชิ้นส่วนที่ประกอบและถอดประกอบเป็นประจำ การใช้ข้อต่อจะช่วยให้:

  • สามารถประกอบ / ถอดประกอบชิ้นส่วนได้อย่างรวดเร็ว

  • การลดจำนวนชิ้นส่วนในชุดประกอบ

  • เป็นวิธีการง่าย ๆ ในการต่อชิ้นส่วนหลายชิ้นเข้าด้วยกัน

  • สามารถพิมพ์ชุดประกอบให้มีหลายสีและหลายวัสดุ

ซึ่งบทความนี้จะกล่าวถึงการใช้งานทั่วไปของการเชื่อมต่อที่ใช้ใน 3D Printing และแนะนำกระบวนการพิมพ์ 3 มิติที่เหมาะสมที่สุดในการประกอบ

3D printing technologies and interlocking joints

ภาพรวมคร่าวๆของแต่ละเทคโนโลยีการพิมพ์ 3 มิติที่พบมากที่สุดและความเหมาะสมในการพิมพ์ข้อต่อที่เชื่อมต่อกัน :

  • FDM

วิธีการผลิตข้อต่อประสานที่มีต้นทุนต่ำและมีประสิทธิภาพ แต่ความแม่นยำต่ำกว่าวิธีการพิมพ์อื่นๆ ABS เหมาะกว่า PLA เนื่องจากมีความแข็งแรงกว่า

  • SLA

มีความแม่นยำสูงแต่เปราะ แตกหักได้ง่ายมากเว้นแต่ใช้ “tough resin”

  • SLS

เหมาะสำหรับชิ้นงานที่เชื่อมต่อกันเนื่องจากชิ้นงานมีความแม่นยำในการพิมพ์สูงและมีความแข็งแรง

  • Material Jetting

หมาะสำหรับชิ้นงานที่เชื่อมต่อกันเนื่องจากชิ้นงานมีความแม่นยำในการพิมพ์สูงและมีความแข็งแรง

  • Binder Jetting

ไม่เหมาะสำหรับการเชื่อมต่อ


Designing for interlocking joints

การออกแบบสำหรับข้อต่อมีข้อควรระวัง 3 ข้อเมื่อออกแบบข้อต่อ:

  • แรงเสียดทาน - แรงวิกฤตที่ยึดข้อต่อเข้าด้วยกัน ข้อต่อที่แน่นคือยิ่งแรงเสียดทานสูงและยิ่งยากที่จะดึงออกจากกัน

  • ความตึงเครียด – แรงที่ทำหน้าที่ดึงข้อต่อออกจากกัน

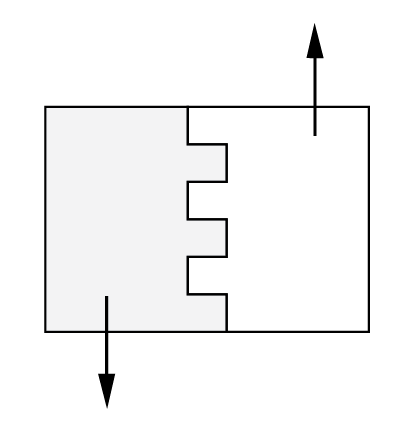

  • แรงเฉือน - แรงที่ตั้งฉากกับแรงดึงที่ดึงข้อต่อด้านข้าง (แรงฉีกขาด)


Interlocking joints accuracy

เมื่อข้อต่อที่เชื่อมต่อกันถูกผลิตขึ้นในการฉีดขึ้นรูปจะมีความคลาดเคลื่อน 0.1 มม. สำหรับการพิมพ์ 3 มิติความคลาดเคลื่อนอาจแตกต่างกันระหว่างเทคโนโลยีตามที่สรุปไว้ในตารางด้านล่าง

ความคลาดเคลื่อนของชิ้นส่วนที่เชื่อมต่อกัน

FDM อยู่ที่ 0.5 mm

SLA อยู่ที่ 0.2 mm

SLS อยู่ที่ 0.2 mm

Material Jetting อยู่ที่ 0.1 mm


Rules of thumb
  • SLS และ Material Jetting เหมาะที่สุดสำหรับการทำข้อต่อเนื่องจากความแม่นยำในการพิมพ์สูงและความแข็งแรงของวัสดุ

  • FDM นั้นดีสำหรับการสร้างต้นแบบการเชื่อมต่อที่มีต้นทุนต่ำที่ความแม่นยำและความทนทานไม่สำคัญ

  • การพิมพ์ที่ให้ความละเอียดกับขอบของชิ้นงานจะช่วยในการประกอบข้อต่อ
